555时基集成电路，自1971年由汉斯·R·卡门辛设计、Signetics公司推出以来，凭借其卓越的稳定性、灵活性和极高的性价比，迅速成为模拟集成电路领域一颗璀璨的明星，被誉为“集成电路史上的里程碑”。其设计之精巧、用途之广泛，至今仍在电子设计领域占据着不可动摇的地位。
一、核心架构与工作原理解析
555时基电路本质上是一个高度集成的模拟-数字混合电路，它将模拟功能（电压比较）与数字功能（触发器）巧妙地融为一体。其内部核心架构主要由以下几个部分构成：
- 分压网络：由三个精度为5kΩ的电阻串联构成（“555”名称的由来），为上、下两个电压比较器提供精确的参考电压：
- 上比较器（阈值比较器）反相端电压为 (2/3)Vcc。
- 下比较器（触发比较器）同相端电压为 (1/3)Vcc。
- 电压比较器：两个高精度电压比较器（C1, C2）持续监测外部输入电压与内部参考电压的关系，其输出直接控制RS触发器的状态。
- RS触发器：一个由比较器输出控制的置位/复位触发器，是电路的“大脑”，其输出状态（Q端）决定了最终输出（OUT引脚）是高电平还是低电平。
- 放电晶体管：一个NPN晶体管（或MOSFET），其基极（栅极）受触发器Q非端控制。当触发器输出为低电平时，晶体管导通，为外部定时电容提供放电通路；反之则截止。
- 输出缓冲级：一个推挽式输出级，提供较强的驱动能力（可达200mA），能够直接驱动LED、继电器或小型扬声器等负载。
工作逻辑简述：
当触发引脚（TRIG） 电压低于 (1/3)Vcc时，下比较器输出高电平，将RS触发器置位（SET），输出（OUT）变为高电平，放电管截止。
当阈值引脚（THRES） 电压高于 (2/3)Vcc时，上比较器输出高电平，将RS触发器复位（RESET），输出变为低电平，放电管导通。
复位引脚（RESET） 拥有最高优先级，当其被拉低（<0.7V）时，强制输出低电平，无视其他输入条件。
控制电压引脚（CONT） 允许从外部修改内部参考电压，从而改变定时参数或实现脉宽调制（PWM）。
二、NE555的识别与代系发展
NE555是最经典、最广为人知的555型号，由Signetics公司（后被飞利浦/恩智浦收购）首先生产。识别NE555通常看芯片表面的丝印：
第一行：通常为制造商标识，如“NE555”、“SA555”、“SE555”等。
第二行：生产批号或日期代码。
* 封装：常见为8引脚DIP（双列直插）或SOP（贴片）封装。
引脚排列（正视图，缺口或圆点左侧为第1脚）：
1. GND（地）
2. TRIG（触发）
3. OUT（输出）
4. RESET（复位）
5. CONT（控制电压）
6. THRES（阈值）
7. DISCH（放电）
8. VCC（电源，+4.5V 至 +16V）
随着技术发展，555家族不断壮大：
- 双极型（Bipolar）：如NE555、LM555。工作电流较大，但输出驱动能力强，速度较快。
- CMOS型：如ICM7555、LMC555、TS555。功耗极低（微安级），工作电压范围宽（可低至2V），输入阻抗高，但驱动能力稍弱。
- 双定时器：在一个芯片内集成两个独立的555电路，如NE556、LM556。
- 四定时器：如LM558。
选择时需根据项目需求：追求驱动和速度选双极型；电池供电、低功耗场景必选CMOS型。
三、经典应用电路模式
555的魔力在于仅需少量外部电阻电容，即可构建多种功能电路。
1. 单稳态模式（Monostable）
功能：将输入的窄脉冲（触发信号）转换成一个具有精确宽度的矩形脉冲。常用于延时、定时、脉冲整形。
关键公式：输出高电平时间（脉冲宽度） \( T ≈ 1.1 \times R_A \times C \)
* 要点：触发信号必须是一个负向尖峰（电压降至低于(1/3)Vcc）。在此期间，电路对再次触发不敏感。
2. 无稳态模式（Astable）
功能：无需外部触发，自行产生连续的矩形波（方波）。是经典的振荡器，用于时钟源、LED闪烁、蜂鸣器报警。
关键公式：
* 高电平时间 \( T{high} ≈ 0.693 \times (RA + R_B) \times C \)
- 低电平时间 \( T{low} ≈ 0.693 \times RB \times C \)
- 周期 \( T = T{high} + T{low} \)
- 频率 \( f = 1 / T \)
- 占空比 \( D = (RA + RB) / (RA + 2RB) \)，总是大于50%。
- 要点：通过调节CONT引脚电压（如连接电位器）可实现频率调制（FM）。
3. 双稳态模式（Bistable）
* 功能：相当于一个RS锁存器或施密特触发器。触发引脚和阈值引脚分别作为S和R输入，输出状态由这两个输入的电平决定。常用于开关去抖、电平检测。

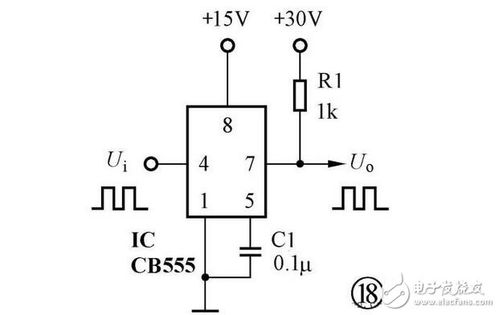

四、创新与扩展应用思路
除了上述基本模式，555还能实现更复杂的功能：
- PWM调速/调光：在无稳态模式中，将CONT引脚连接一个可调电压（如电位器分压），即可线性改变输出方波的占空比，用于直流电机速度控制或LED亮度调节。
- 电压-频率转换器（VFC）：将模拟电压输入CONT引脚，输出的振荡频率会随之线性变化，实现简单的模数转换前端。
- 电容/电阻测量：利用单稳态模式的定时公式，通过测量输出脉宽来反推未知电容或电阻的值。
- 简易D类功放：将音频信号输入CONT引脚，555工作在极高频率的无稳态模式，输出即为被音频信号调制的PWM波，经LC低通滤波后即可驱动扬声器。
- 顺序定时器：多片555级联，前一级的输出作为后一级的触发，可以构建复杂的多段延时或顺序控制逻辑。
###
555时基集成电路，特别是NE555这一经典型号，以其“简单中蕴含无限可能”的特性，成为电子工程师、教育者和爱好者的“瑞士军刀”。从学生时代的第一个闪烁LED，到工业设备中的精密定时控制，其身影无处不在。深入理解其内部机理，掌握其三大基本工作模式，并灵活运用其扩展功能，是通往电子设计实践之路的重要基石。在微控制器高度普及的今天，555仍然在许多对成本、可靠性、上电速度有苛刻要求的场合发挥着不可替代的作用，其设计智慧历久弥新。
